PEX颚式破碎机

PEX颚式破碎机

优惠直销钜惠欢迎来厂参观!

进料粒度≤1500mm

处理能力1-2200 t/h

适用物料:红柱石、金刚石、硅灰石、石英石、铁矿石、建筑垃圾等

在线咨询获取出厂报价

产品结构 性能优势 产品参数 在线留言

简介

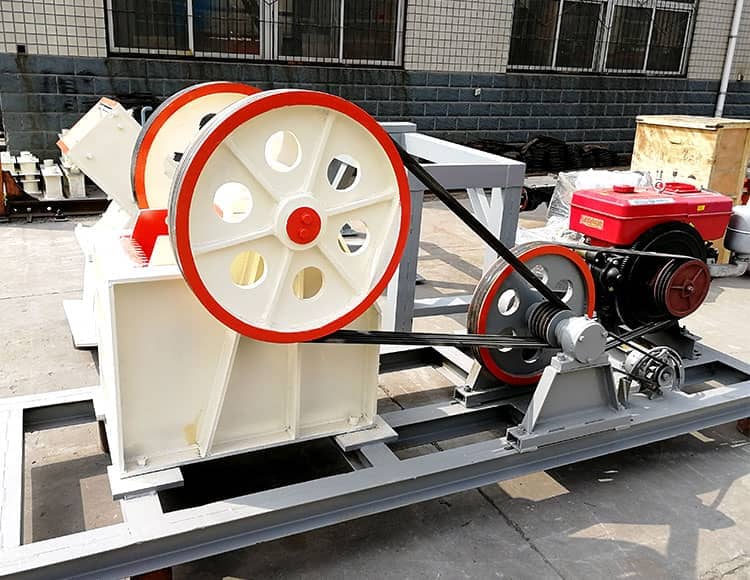

PEX颚式破碎机

PEX颚式破碎机是颚式破碎机中较常见的型号之一,该设备主要用于各种矿石、岩石的破碎,在金属、非金属、建筑水泥等行业有广泛的应用。市面上的PEX颚式破碎机都属于传统机型,在结构上已显得老旧,跟不上时代的步伐,而红星机器生产的PEX颚式破碎机,结合了国内外先进技术,在结构上有了较大的改革,属升级产品,优势多多。

PEX颚式破碎机结构

主要由机架、动颚、定颚、调整装置,推力运动机构,拉紧装置,传动机构、过载保护机构、润滑及监测报警系统等组成。具体结构见图如下图所示。

PEX颚式破碎机结构简图

PEX颚式破碎机工作原理

PEX颚式破碎机的主要工作部件为动颚和定颚两块颚板,工作时,物料是通过两块颚板的相互运行挤压而断裂粉碎的。机器启动之后,传动部件带动偏心轴转动,可动颚板绕悬挂心轴对固定颚板作周期性摆动。当动颚靠近固定颚板时,则位于两颚板间的矿石受压碎、劈裂和弯曲作用而破碎。当动颚离开固定颚板时,已破碎的矿石在重力作用下,经排矿口排出。当矿石中夹杂着铁矿石或不可碎物料或出现过载现象时,过载保护机构可自动使排矿口张开,将其排除,而后自动恢复正常。

颚式破碎机的工作原理

PEX颚式破碎机性能优势

1、采用合理配置悬挂点的位置和破碎腔的几何形状,保证了物料在破碎过程中,颚板对物料的作用是纯挤压而几乎无相对滑动。

2、颚板的运动轨迹垂直于破碎腔的中分线,这样进入破碎腔的物料就会被牢牢“咬住”并被挤压而碎,不仅降低了颚板的磨损和设备的能耗,还提高了破碎能力。

颚式破碎机

3、采用液压力传动装置,能使其挤压行程速度快两倍,因而减少了破碎机工作循环时间,使动颚摆动次数增加50%,提高了产量。

4、具有液压过载保护装置,破碎机可满负荷运转和启动,同时可均匀调节排料口的大小。

颚式破碎机半成品

5、整机结构较简单,组装容易,同时还有利于检修及维修,大大降低了工人的劳动强度。

6、产品粒度均匀,呈立方体结构,片状及针状结构很少见。

颚式破碎机车间

总的来说,红星机器PEX颚式破碎机在结构设计上相比传统机型结构更合理,质量更有保障、实践效果更理想,受到了广大用户的赞许。另外PEX系列颚式破碎机有多种型号,可供不同需求的用户灵活选择,红星机器也会有专业人士为您做选型指导,欢迎莅临考察选购,咨询热线:0371-67770066

PEX颚式破碎机客户案例

颚式破碎机客户现场

产品参数

颚式破碎机

型号 最大进料粒度 (mm) 处理能力(t/h)
PE 150×250 125 1-3
PE 200×300 180 2-6
PE 200×350 180 3-10
PE 250×400 210 5-21
PE 400×600 340 16-64
PE 500×750 425 40-110
PE 600×750 500 80-240
PE 600×900 500 50-160
PE 750×1060 630 110-320
PE 900×1200 750 220-380
PE 1200×1500 1020 400-1000
PE 1500×1800 1200 500-1200
PEX 150×750 120 8-25
PEX 250×750 210 13-35
PEX 250×1000 210 16-52
PEX 250×1200 210 20-61
PEX 300×1300 250 16-105

注:产量根据不同物料,进料粒度等因素其结果将有所不同
