进料粒度≤300mm
处理能力30-860t/h
适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿石、金矿石、铜矿石等

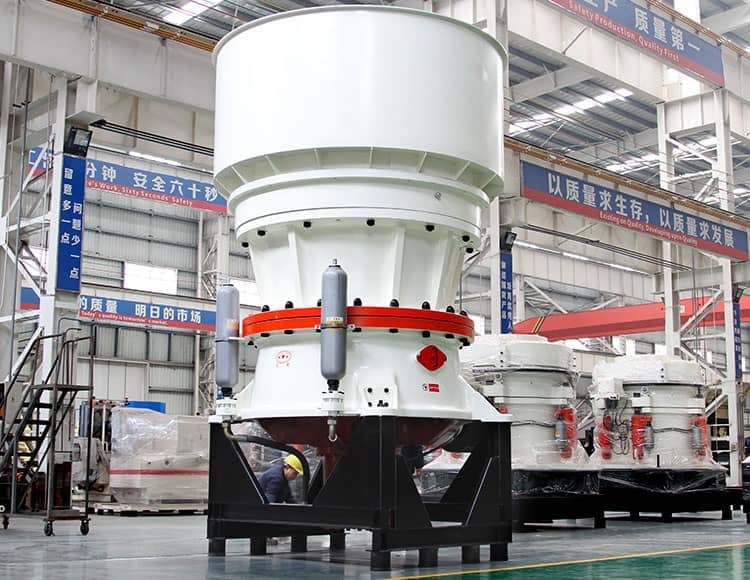

单缸圆锥破碎机分为两种类型,分别是短头型和标准型,用于对物料的中碎和细碎加工处理,广泛应用于冶金、建筑、公路、化工、建材领域中,对于高硬度高腐蚀性的矿石和岩石的加工效果非常好,特别是对金属矿和建筑砂石料的破碎应用较多。
单缸圆锥破碎讲解
单缸圆锥破碎机是红星机器引进美国技术、结合国内金属材料的性能而设计的效率高破碎机,由于特别的设计结构,使设备外观精美大气,内部简洁紧凑,对排料口的设计配置三个重要的功能,分别是直接调节、预防过铁、清腔,更有助于设备的生产效率。
红星单缸圆锥破碎机选用的材料,经过合理的设计和加工打造而成,设备的性能优势得到充分发挥,其具体优势的介绍如下。
1、节约成本
采用较少的零部件,节约实用维护成本费用,以较小的使用成本费用创造更大利益是单缸液压圆锥破碎机的优势。
2、能耗低
单缸圆锥破碎机陡壁腔型的设计,使设备的处理量较大,单位能耗低。
3、成品质量好
加工处理后的物料成品质量好,粒形美观大小均匀,主要是由于采用特有的破碎腔型和层压破碎原理,使成品中立方体占比较高,减少针片状石子。
4、双保险控制
设置双保险控制液压与润滑系统,确保机器过载保护与良好的轴承润滑,使生产更安全,保养维护简单。
5、液压保护装置
液压保护装置的出现,减少现场操作人员,减少人工成本费用。
6、智能控制系统
采用智能控制系统实现远程实时控制,配备触屏操作界面,使操作更简单方便,控制较简单。
单缸液压圆锥破碎机工作的时候,由电机带动破碎机的大小齿轮依次运行,并带动偏心套组件和主轴组件以理论垂直线为中心,同套内实现公转,以偏心轴的中心线实现自转。空机运行时,是由偏心套轴组件随大齿轮一同公转,物料加入破碎腔后,在物料组里下偏心套筒缓慢自转。内锥的运行时在破碎腔内来回摆动的同时缓慢旋转,通过内锥挤压破碎,支撑套与架体连接出靠液压缸压紧,单缸动锥的作用是将底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。
SC单缸圆锥破中碎系列技术参数:
型号 | 腔型 | 给料口尺寸 (mm) | 处理能力(t/h) |
SC100S | C1 | 240 | 85-170 |
C2 | 200 | 70-130 | |
SC160S | C1 | 360 | 125-345 |
C2 | 300 | 108-305 | |
SC250S | C1 | 450 | 265-524 |
C2 | 400 | 225-448 | |
SC315S | C1 | 560 | 349-1050 |
C2 | 500 | 318-892 | |
SC450S | C1 | 600 | 498-1500 |
C2 | 480 | 454-1274 |
SC单缸圆锥破细碎系列技术参数:
型号 | 腔型 | 给料口尺寸 (mm) | 处理能力 (t/h) |
SC100 | F1 | 150 | 45-135 |
F2 | 90 | 43-118 | |
F3 | 50 | 25-40 | |
SC160 | F1 | 200 | 69-215 |
F2 | 115 | 57-184 | |
F3 | 75 | 70-90 | |
SC250 | F1 | 240 | 116-396 |
F2 | 140 | 97-346 | |
F3 | 70 | 90-251 | |
SC315 | F1 | 275 | 177-662 |
F2 | 215 | 209-643 | |
F3 | 175 | 162-552 | |
F4 | 85 | 175-325 | |
SC560 | F1 | 300 | 448-1512 |
F2 | 195 | 380-1373 | |
F3 | 90 | 357-912 | |
SC750 | F1 | 370 | 394-2181 |
F2 | 300 | 342-2020 | |
F3 | 230 | 267-1814 | |
F4 | 120 | 248-1165 | |
F5 | 85 | 185-1170 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号 | 腔型 | 最大给料尺寸(mm) | 处理能力(t/h) |
HPM200 | C1 | 145 | 160~250 |
C2 | 100 | 145~250 | |
C3 | 75 | 120~250 | |
F1 | 60 | 108~210 | |
F2 | 45 | 81~210 | |
HPM300 | C1 | 190 | 230~445 |
C2 | 170 | 200~445 | |
C3 | 120 | 180~445 | |
C4 | 85 | 160~220 | |
F1 | 40 | 140~220 | |
HPM400 | C1 | 240 | 270~630 |
C2 | 200 | 252~630 | |
C3 | 160 | 243~630 | |
C4 | 190 | 210~630 | |
F1 | 75 | 162~370 | |
F2 | 40 | 126~370 | |
HPM500 | C1 | 270 | 365~790 |
C2 | 230 | 328~790 | |
C3 | 165 | 280~790 | |
C4 | 105 | 202~450 | |
F1 | 75 | 175~450 | |
F2 | 42 | 158~450 | |
HPM650 | C1 | 262 | 386~790 |
C2 | 225 | 348~790 | |
C3 | 175 | 300~790 | |
F1 | 85 | 280~530 | |
F2 | 42 | 220~530 | |
HPM800 | C1 | 280 | 616~1100 |
C2 | 240 | 522~1100 | |
C3 | 214 | 495~1100 | |
C4 | 175 | 380~1100 | |
F1 | 125 | 328~730 | |
F2 | 75 | 270~730 | |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
